?產品概述

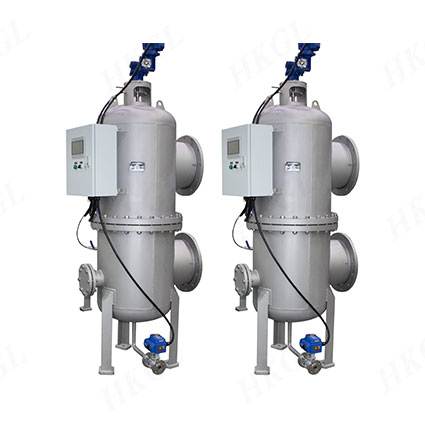

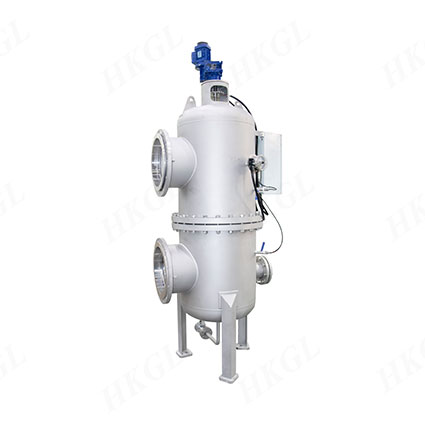

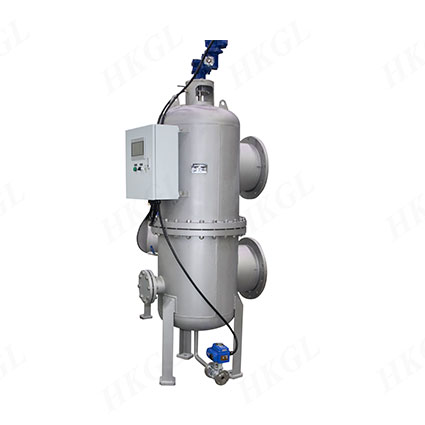

CKG型吸吮式反沖洗過濾器是我司的新式過濾器，產品設計制造嚴格執行GB150/ASME壓力容器標準設計制造，充分利用流體力學和過濾技術相結合。
CKG型吸吮式反沖洗過濾器集多個過濾元件于一體，具有過濾面積大，低壓損，結構緊湊，過濾效率高，定位清洗，反洗耗水量少，運行成本低，占地面積小，在線清洗連續過濾等優點，單臺設備流量可達300M3/H。
?工作原理
吸吮式反沖洗過濾器主要由殼體、濾芯、電機、接近開關、差壓傳感系統及PLC控制系統組成。待過濾的污水通過濾芯，由內向外過濾，懸浮顆粒在濾芯內表面慢慢的堆積，逐漸形成進出口壓差，當壓差傳感系統接收到設定壓力值，將起到反洗程序，逐根濾芯進行清洗。利用負壓將附著于濾芯內壁的懸浮物，瞬間排出殼體外部，清洗過程持續5分鐘，過濾器恢復正常初始狀態進行正常工作。
?技術參數
| 參數名稱 | 參數值 |
|---|---|
| 工作溫度 | 120℃ |
| 工作流量 | 0-2000M3/H |
| 工作壓力 | 0.6-2.5MPa |
| 工作電壓 | AC380V/AC220V |
| 清洗轉臂材質 | SS316L |
| 清洗控制方式 | 壓差傳統系統 |
| 防護等級 | 壓差傳統系統時間控制手動控制西門子PLC控制箱 |
| 過濾精度 | IP65 |
| 濾芯材質 | 20-3000micro |
| 殼體材質 | SS304/SS316L/CS/SS304/SS316L |
| 驅動方式 | 電機減速機驅動 |
?功能特點
◆ 反洗效果優異
濾芯采用向外的V型結構，在瞬間壓差的作用下，反洗清洗壓力慢慢增強，匯聚成一點，瞬間將濾渣排出殼體。
◆ 在線自動清洗、不間斷供水
濾筒內裝有多個V型過濾元件同時工作，反洗時利用內外壓差，用新鮮濾液進行反向清洗，其他濾芯正常工作。
◆ 自動化控制，無人工清洗
本機采用可編程西門子PLC控制系統，反洗可按時間、壓差、手動操作切換，同時可實現遠程監控。
◆ 安裝快捷，容器占地面積小
本機通過法蘭與現場連接，現場提供電源即可投入使用，占地面積小，節省空間。
◆ 反洗耗水量少，清洗時間短
本機反洗時，可以同時清洗兩支濾芯，輪流進行清洗，排污耗水量小于設計流量的1%，清洗時間維持在5分鐘以內，方便快捷的完成整個清洗流程。
◆ 濾芯密封機構嚴密，減少滲漏
本機改變傳統設計，將濾芯固定，采用排污叉管旋轉，叉管上端裝有設計的機械密封，與固定隔板接觸部分為高合金材料，耐多次磨損，同時有合適比壓，密封組件更換周期延長。
◆ 濾芯過濾面積增大，抗壓能力效果顯著
容器內可裝多個濾芯，充分利用了容器空間，有效過濾面積可達入口面積的30-50倍；其濾芯采用不銹鋼絲條繞制焊接而成，采用編制工藝，具有抗變形的剛度和強度。
?典型應用
■ 水處理工業
預處理過濾器，去除水中雜質
■ 石油化工
油井回注水、工藝循環水、冷卻水、船舶壓載水
■ 機械制造
冷卻劑、清洗劑、清洗循環水再處理
■ 制漿造紙工業
原水、噴淋水、密封水、高低壓清水、冷卻塔水
■ 冶金工業
鋼鐵連鑄水、高壓除磷水、濁環水過濾、冷卻循環水過濾
■ 原水處理
湖水、河水、水庫水、井水、雨水、地下水抽取時沙子、藻類、有機物過濾等
■ 電子能源工業
軸承冷卻水、發電機油冷卻水、工業冷卻水、密封水、除塵噴淋水的過濾及鍋爐補水的預過濾
