1、產品介紹

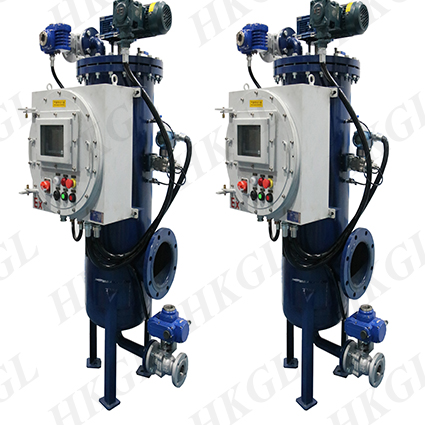

  CKG型吸吮式反沖洗過濾器是我司的新式過濾器，產品設計制造嚴格執行GB150/ASME壓力容器標準設計制造，充分利用流體力學和過濾技術相結合。

  CKG型吸吮式反沖洗過濾器集多個過濾元件于一體，具有過濾面積大，低壓損，結構緊湊，過濾效率高，定位清洗，反洗耗水量少，運行成本低，占地面積小，在線清洗連續過濾等優點，單臺設備流量可達300M3/H。

  2、工作原理

  吸吮式反沖洗過濾器主要由殼體、濾芯、電機、接近開關、差壓傳感系統及PLC控制系統組成。待過濾的污水通過濾芯，由內向外過濾，懸浮顆粒在濾芯內表面慢慢的堆積，逐漸形成進出口壓差，當壓差傳感系統接收到設定壓力值，將起到反洗程序，逐根濾芯進行清洗。利用負壓將附著于濾芯內壁的懸浮物，瞬間排出殼體外部，清洗過程持續5分鐘，過濾器恢復正常初始狀態進行正常工作。

  3、技術參數

工作溫度	工作流量	工作壓力	工作電壓	清洗轉臂材質	清洗控制方式	防護等級	過濾精度	濾芯材質	殼體材質	驅動方式
120℃	0-2000M3/H	0.6-2.5MPa	AC380V/AC220V	SS316L	壓差傳統系統 時間控制 手動控制 西門子PLC控制箱	IP65	20-3000micro	SS304/SS316L	CS/SS304/SS316L	電機減速機驅動

  4、功能特點

  ◆ 反洗效果優異

  濾芯采用向外的V型結構，在瞬間壓差的作用下，反洗清洗壓力慢慢增強，匯聚成一點，瞬間將濾渣排出殼體。

  ◆ 在線自動清洗、不間斷供水

  濾筒內裝有多個V型過濾元件同時工作，反洗時利用內外壓差，用新鮮濾液進行反向清洗，其他濾芯正常工作。

  ◆ 自動化控制，無人工清洗

  本機采用可編程西門子PLC控制系統，反洗可按時間、壓差、手動操作切換，同時可實現遠程監控。

  ◆ 安裝快捷，容器占地面積小

  本機通過法蘭與現場連接，現場提供電源即可投入使用，占地面積小，節省空間。

  ◆ 反洗耗水量少，清洗時間短

  本機反洗時，可以同時清洗兩支濾芯，輪流進行清洗，排污耗水量小于設計流量的1%，清洗時間維持在5分鐘以內，方便快捷的完成整個清洗流程。

  ◆ 濾芯密封機構嚴密，減少滲漏

  本機改變傳統設計，將濾芯固定，采用排污叉管旋轉，叉管上端裝有設計的機械密封，與固定隔板接觸部分為高合金材料，耐多次磨損，同時有合適比壓，密封組件更換周期延長。

  ◆ 濾芯過濾面積增大，抗壓能力效果顯著

  容器內可裝多個濾芯，充分利用了容器空間，有效過濾面積可達入口面積的30-50倍；其濾芯采用不銹鋼絲條繞制焊接而成，采用編制工藝，具有抗變形的剛度和強度。

  5、典型應用

  ■ 水處理工業

  預處理過濾器，去除水中雜質

  ■ 石油化工

  油井回注水、工藝循環水、冷卻水、船舶壓載水

  ■ 機械制造

  冷卻劑、清洗劑、清洗循環水再處理

  ■ 制漿造紙工業

  原水、噴淋水、密封水、高低壓清水、冷卻塔水

  ■ 冶金工業

  鋼鐵連鑄水、高壓除磷水、濁環水過濾、冷卻循環水過濾

  ■ 原水處理

  湖水、河水、水庫水、井水、雨水、地下水抽取時沙子、藻類、有機物過濾等

  ■ 電子能源工業

  軸承冷卻水、發電機油冷卻水、工業冷卻水、密封水、除塵噴淋水的過濾及鍋爐補水的預過濾
