疊片式過濾器簡介

 疊片式過濾器，是將一迭兩邊刻有大量一定微米尺寸的溝槽的塑料疊片壓在特別設計的內撐上，通過彈簧和液體壓力壓緊時，疊片之間的溝槽交叉，從而制造出擁有一系獨特過濾通道的深層過濾單元，這個過濾單元裝在一個超強性能工程塑料濾筒中形成的過濾器。

疊片式過濾器在發達國家的應用已相當普遍，因其能夠在相當苛刻的使用條件下精確穩定地工作并很少需要維護而被廣泛用于灌溉、廢水處理、污水再生、市政供水、自來水廠、大型發電廠、化工企業、及應急情況過濾等領域。疊片式過濾器采用模塊化設計，可按過濾單元進行多種組合使用，以滿足不同應用場合的實際需要。反沖洗控制器操作簡單，可根據壓差，時間或兩者組合對過濾器或工作站進行全面控制。疊片過濾器濾芯無須更換，壽命可達15年之久。

主要應用行業：化工、電力、鋼鐵、機械制造、食品飲料加工、塑料、造紙、采礦、冶金、紡織、石化、環境、高爾夫球場、汽車、自來水前道過濾。



 疊片式過濾器的工作原理

 過濾：過濾器工作時，水流通過過濾進水口進入過濾器內，通過過濾疊片時過濾疊片在彈簧力和水力的作用下被緊緊地壓在一起，雜質顆粒被截留在疊片交叉點，經過過濾的水從過濾器主通道中流出，此時單向膈膜閥處于開啟狀態。

反沖洗：當達到一定的壓差時，或設定的時間內系統自動進入反沖洗狀態，控制器控制閥門改變水流方向，過濾器底部單向隔膜關閉主通道，反沖洗進入四組噴嘴通道，和噴嘴通道連接的活塞腔內的水壓上升，活塞向上運動克服彈簧對疊片的壓力，并在疊片組頂部釋放活塞空間，同時反沖洗水從四組噴嘴通道上面的35*4個噴嘴沿疊片切線的方向高速噴射，使疊片旋轉并均勻分開，噴洗水噴洗疊片表面，將截留在疊片上的雜質噴洗甩出。當反沖洗結束時，水流方向再次改變，疊片再次被壓緊，系統重新進入過濾狀態。



 疊片式過濾器的優點

 精確過濾：可根據用水要求選擇不同精度的過濾盤片，有20微米、55微米、100微米、 130微米、200微米、400微米等多種規格，過濾比大于85%。

徹底高效反洗：由于反洗時將過濾孔隙完全打開，加上離心噴射作用，達到了其他過濾器無法達到的清洗效果。每個過濾單元反洗過程只需10到20秒即可完成。

全自動運行，連續出水：時間和壓差控制反洗啟動。在過濾器系統內，各個過濾單元和工作站間按順序進行反洗。工作、反洗狀態之間自動切換，可確保連續出水，系統壓損小，過濾和反洗效果不會因使用時間而變差。

模塊化設計：用戶可按需取舍過濾單元并聯數量，靈活可變，互換性強。可靈活利用現場邊角空間，因地制宜安裝占地少。

維護簡單：幾乎不需日常維護，檢查亦不需專用工具，可拆卸零部件很少。

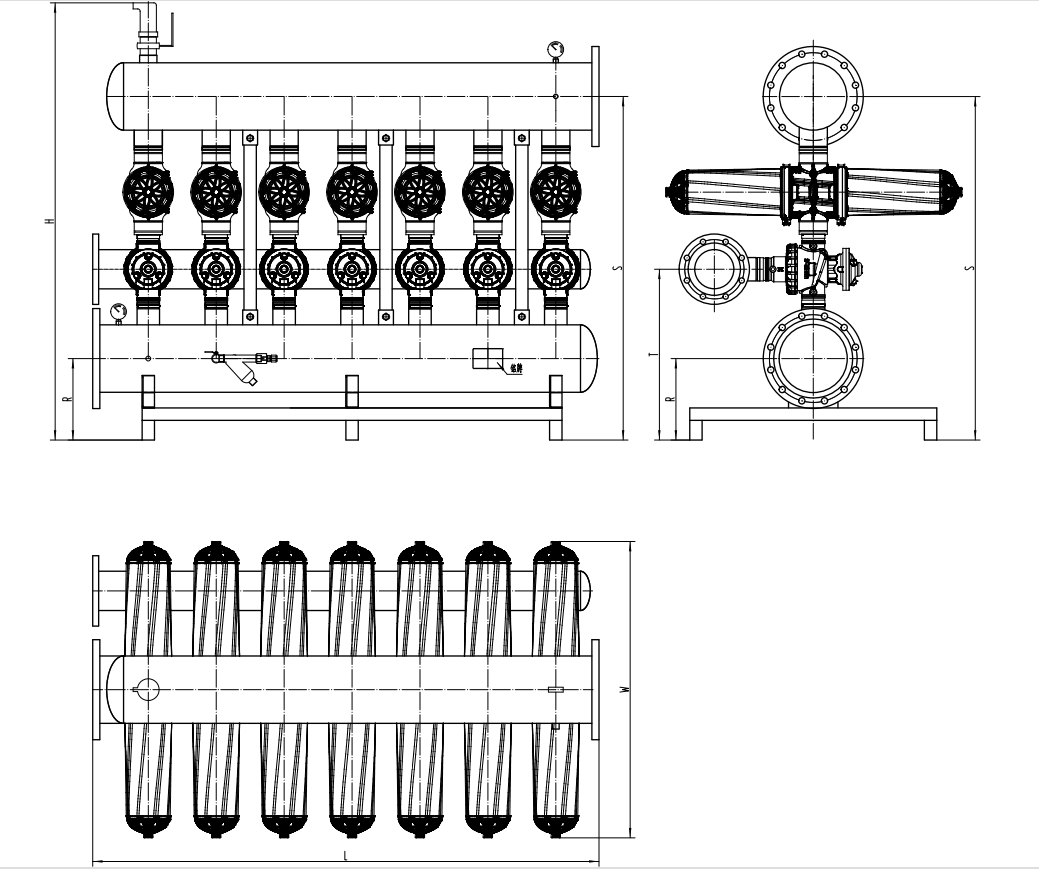

 型號尺寸

 HK-DP-2000系列

型號	最大流量m3/h	過濾面積     cm2	最大工作壓力MPa	反洗流量       L/S	產品參數	產品尺寸
					過濾器數量	L	W	H	R	T	S
HK-DP-202×3F	40	3040	10	3	2”x2	575	745	1087	256	498	270
HK-DP-202×4F	52	3040			2”x2	575	745	1112	269	523	284
HK-DP-203×4F	78	4560			2”x3	850	745	1112	269	523	284
HK-DP-204×4F	104	6080			2”x4	1125	745	1112	269	523	284
HK-DP-205×6F	130	7600			2”x5	1400	773	1163	295	574	309



 HK-DP-3000系列

型號	最大流量m3/h	過濾面積      cm2	最大工作壓力MPa	反洗流量    L/S	產品參數	產品尺寸
					過濾器數量	L	W	H	R	T	S
HK-DP-303×6F	108	4560	10	3	3”x3	850	830	1205	295	616	337
HK-DP-304×6F	144	6080			3”x4	1125	830	1205	295	616	337
HK-DP-305×6F	180	7600			3”x5	1400	830	1205	295	616	337
HK-DP-306×8F	216	9552			3”x6	1675	840	1259	322	670	364
HK-DP-307×8F	252	10640			3”x7	1950	840	1259	322	670	364
HK-DP-308×8F	288	12160			3”x8	2225	840	1259	322	670	364





 HK-DP-4000系列

型號	最大流量m3/h	過濾面積     cm2	最大工作壓力MPa	反洗流量     L/S	產品參數	產品尺寸
					過濾器數量	L	W	H	R	T	S
HK-DP-403×8F	216	9120	10	6	4”x3	950	1200	1765	320	623	1266
HK-DP-404×8F	288	12160			4”x4	1225	1200	1765	320	623	1266
HK-DP-405×10F	360	15200			4”x5	1500	1200	1875	350	680	1350
HK-DP-406×10F	432	18240			4”x6	1775	1200	1875	350	680	1350
HK-DP-407×12F	504	21280			4”x7	2050	1200	1990	390	754	1442
HK-DP-408×12F	576	24320			4”x8	2325	1200	1990	390	754	1442
HK-DP-409×14F	648	27360			4”x9	2725	1200	2110	440	826	1546
HK-DP-410×14F	720	30400			4”x10	3000	1200	2110	440	826	1546
HK-DP-411×14F	792	33440			4”x11	3275	1200	2110	440	826	1546
HK-DP-412×16F	864	36480			4”x12	3550	1200	2230	495	889	1652
