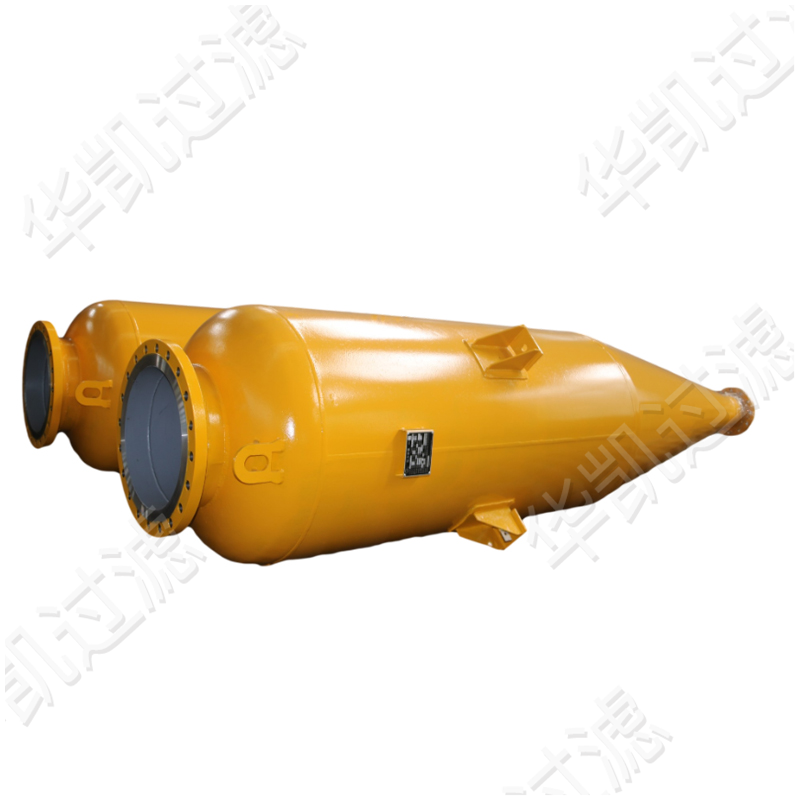

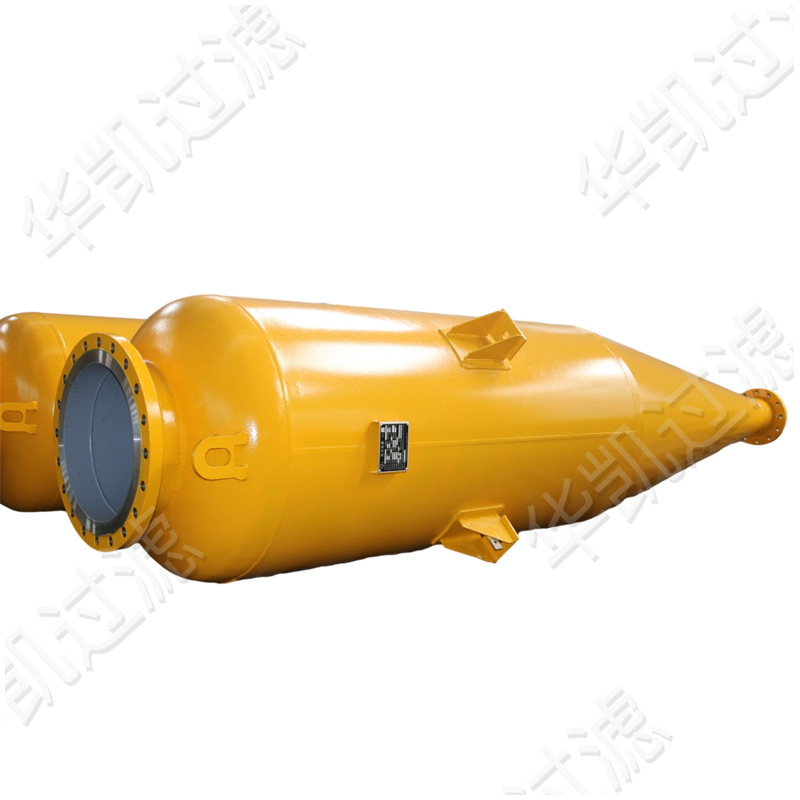

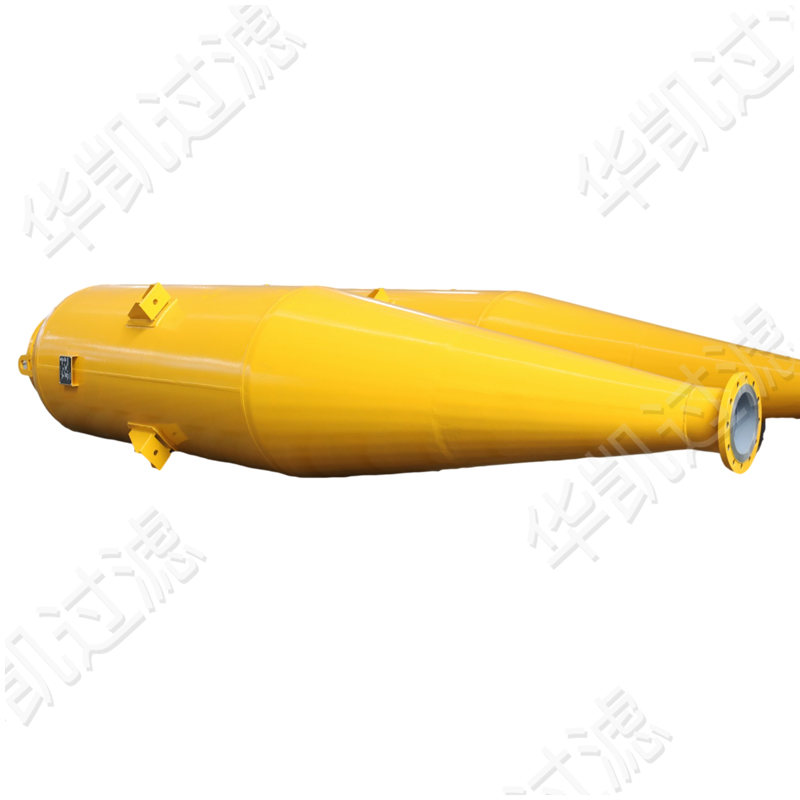

一級過濾：旋風管式氣液分離器：當含液氣流進入氣液分離器時，由于旋風管內的旋轉漩渦設計，氣流會產生強烈的漩渦運動，從而形成很強的離心力，使得固體顆粒和液體雜質貼在旋風管壁上。雜質從氣流中分離出來后，聚集在容器的積液區內。凈化后的氣體則以小的壓損離開旋風管式分離器進入下一級過濾。

    二級過濾：濾芯過濾與分離：這一級是由若干只可更換的或可反復清洗的過濾元件組成。這類過濾元件的類型和精度等級要根據工作條件選擇，其目的是除去小的固體顆粒，并凝聚霧狀物使液滴在分離器中被大限度的除去。

    濾芯材料有多種選擇，超微玻璃纖維、聚酯、聚丙烯、尼龍等。根據不同要求選擇不同的濾芯。





  設備參數

安裝形式	立式或臥式	制造標準	GB150 或 ASME VIII-1
容器材料	碳鋼、不銹鋼	過濾效率	固體99.98%， 液體99.5%
過濾精度	1、5、10微米	容器直徑(常用)	1200mm以下
濾芯材料	超微玻璃纖維、聚酯、聚丙烯、尼龍等

  性能指標

  1. 旋風分離效果：

  對于5-10μm的塵粒和液滴，去除率達99%

  對于≥10μm的塵粒和液滴，去除率達99.95%

  2. 過濾分離效果：

  對于≥0.3μm的固體顆粒，去除效率達99.9%

  可分離粒徑大于0.1μm的液滴

  設備特點

  ★ 效率高，精度高，處理量大

  ★ 壓降計算，有效減少了能量的損失

  ★ 細致的細節設計，增強了操作維護的便捷性

  ★ 兩段式結構，除液裝置除液能力

  ★ 密封設計，濾芯的密封性能和剛度

  ★ 高效精度高除去天然氣等氣體中的固體和液體雜質，保護下游設備

  典型應用

  天然氣凈化 壓縮機入口/出口 渦輪機入口 燃料氣 儲氣設施 接觸塔

  用于計量和調壓站 用于城市配氣系統 保護下游設備
