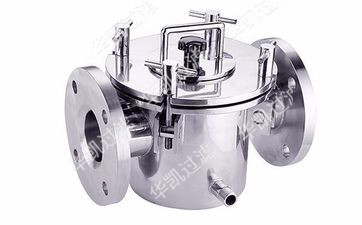

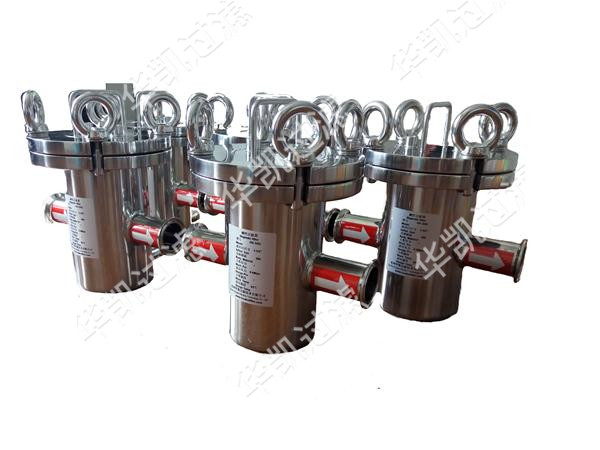

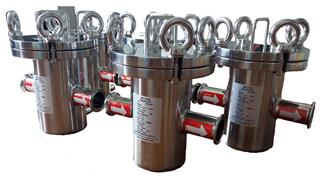

SXC磁性過濾器由采用高矯頑力的強磁性材料與阻攔濾網組合而成，吸附力是一般磁性材料的十倍，具有在瞬間液流沖擊或高流速狀態下，吸附微米級的鐵磁性污染物的能力，并能克服在高速大沖擊下沖下的鐵磁性污染物重新被吸附住,從而避免了液壓元件的卡死或磨擦付的磨損，延長液壓元件及液壓系統的使用壽命,增強液壓系統。它的中部為一圓筒式磁鐵，磁鐵外部為非磁性材料做成的罩子，罩子外面繞著數只鐵環，鐵環由銅條連接，每只鐵環之間保持的間隙。當液壓介質中的鐵磁性雜質經過鐵環間隙時，則被吸附在鐵環上，從而起到濾除作用。為便于清洗，鐵環分為兩半，當雜質將間隙堵塞時，可將鐵環取下清洗，然后裝上反復使用。

  濾芯情況

  磁性濾芯還可以與其它濾材組成組合濾芯，用于回油路上的紙質濾芯過濾器。其中濾紙濾芯由內、外筒及夾在中間的機油濾紙粘接而成。內外筒由薄鋼板卷成，板上沖有許多通油圓孔;濾紙折成星狀，以增大過流面積。濾芯的拉桿上裝有許多磁環和尼龍隔套組成的磁性濾芯。需要過濾的液壓介質先經過磁性過濾，然后由里向外經過紙質濾芯濾除。當濾芯嚴重堵塞時，過濾器進油壓力升高，于是壓縮彈簧，濾芯下移，油液經濾芯和座之間直接通油箱，以保護濾芯不致被壓破。

  技術參數

型號                            Model	SXC	環境溫度                       Ambient Temperature	CS:-30℃～+350℃                        SS:-80℃～+480℃
規格 Size	DN32～500 GB81～59 PN 0.6～5.0   FF  RF	螺帽螺栓    Bolt/Nut	20# 304 304L 316 316L
殼體材質 Body	A3 304 304L 316 316L H62 襯里	連接方式 Jonit Type	法蘭連接 對焊連接 螺紋連接  Flange ButtWelding Threaded
過濾精度 Pore size	10～300(目/in)	法蘭標準 Flanges	HG GB SH HGJ JB ANSI  JIS
密封墊片 Diaphragm(P/V)	丁晴橡膠  聚四氟乙烯 金屬墊片 NBR PTFE Metal Gasket	設計檢測標準 Manufacture Inspection	GB150-98    HGJ532-91
濾芯材質 Element	304  304L  316  316L	外表 Coating	CS:Paint    SS:No Paint

  產品尺寸

DN	D	L	H
40	108	300	180
50	133	300	180
80	140	340	220
100	159	400	250
150	219	480	300
200	273	560	370
250	325	650	440
300	426	750	500

  磁性過濾器的特點

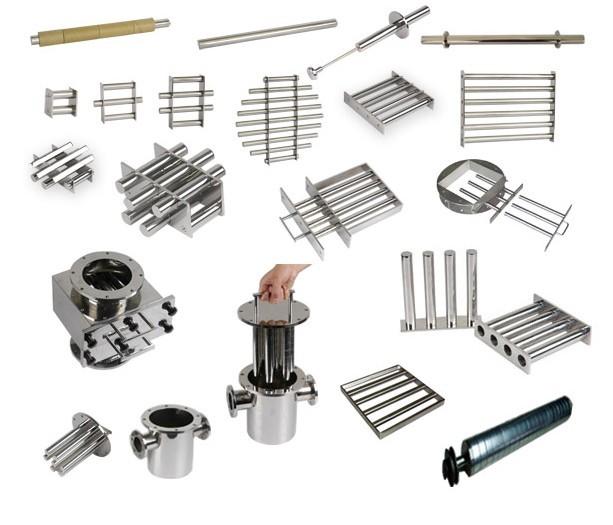

  1、其磁力可達到一萬二千高斯，且采用磁棒組成;

  2、去除0.5~60μm我們?nèi)庋鬯床坏降募?xì)微顆粒雜質;

  3、磁性過濾器其表面的光滑度可達到我們對食品級的要求;

  4、除鐵性能好且吸附能力強，方便清洗鐵屑;

  5、其材料采用性能高的釹鐵硼，相比較一般的磁性材料，其磁力要高于5~20倍。

  產品應用

  本公司生產的過濾器具有結構緊湊、過濾能力大、壓損小、適用范圍廣、維護方便、價格低廉等優點，其主要適用的物料有：

  化工、石油化工生產中弱腐蝕性物料，如：水、油品、氨、烴類等。

  化工生產中的腐蝕性物料，如：燒堿、純堿、濃稀硫酸、碳酸、醛酸等。

  制冷中的低溫物料，如：液甲烷、液氨、液氧和各種冷劑。

  食品、制藥生產中有衛生要求的物料，如：啤酒、飲料、乳制品、糖漿等。

  注意事項

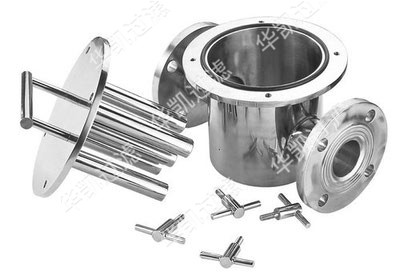

  1、清理時，抽出的磁棒蓋不能放在金屬物體上防止損壞磁棒。

  2、抽出磁棒需置于清潔場所，磁棒套管內不能有積水。
