產品特性

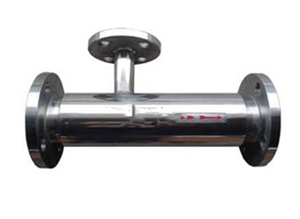

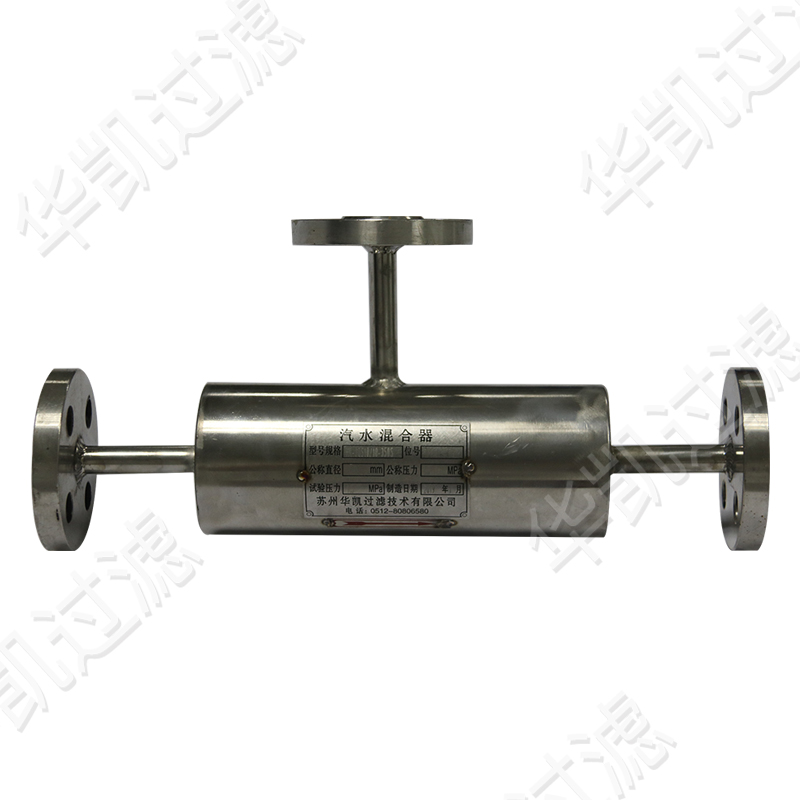

  華凱SQS系列汽水混合器是公司引進國外技 術開發研制的新型節能環 保產品。它是利用蒸汽與水直接混合將水加熱，具有低噪聲、無振動、熱效高等特點，被廣泛地應用在加熱生活、生產用熱水及熱水除氧等系統中。汽水混合器長期運行實踐證明，該產品使用效果良好。

  結構原理

  氣水混合器主要由噴管、殼體、網板等部分組成。被加熱水通過呈拉伐爾狀的噴管時，蒸氣從汽水混合器噴管外側通過管壁上許多斜向小噴頭噴入水中，兩者在高速流動中瞬間良好混合，以達到加熱的目的。調節蒸氣側閥門，就可得到所需溫度的熱水。

  表I及表II分別列出汽水混合器開式系統和循環系統在額定進水流量及蒸氣為0.4MPa下，不同加熱溫度與蒸氣消耗量的關系，供客戶選擇汽水混合器和復核氣源時參考。(說明：蒸氣壓力0.4MPa不一定是加熱器運行的工況條件)。

  汽水混合器開式系統蒸氣消耗量表(飽和蒸氣壓力為0.4MPa)表I 單位:t/h

SQS		4	6	8	10	12	16	20	24	32	40	48
額定進水量D1		1.2	2.5	4.5	7	10	16	25	35	60	105	165
加熱溫差℃	20	0.039	0.081	0.146	0.228	0.325	0.52	0.813	1.138	1.951	3.145	5.366
	40	0.081	0.188	0.303	0.471	0.672	1.076	1.681	2.353	4.034	7.057	11.092
	60	0.125	0.261	0.469	0.73	1.043	1.699	2.609	3.652	6.261	10.952	17.217
	80	0.173	0.36	0.649	1.009	1.441	2.306	3.603	5.045	8.649	15.135	23.784

  汽水混合器循環系統蒸氣消耗量表(飽和蒸氣壓力為0.4MPa)表II 單位:t/h

SQS		4	6	8	10	12	16	20	24	32	40	48
額定進水量D1		1.2	2.5	4.5	7	10	16	25	35	60	105	165
加熱溫差℃	70-95	0.054	0.112	0.201	0.312	0.446	0.714	1.116	1.562	2.678	4.687	7.366
	70-110	0.088	0.183	0.33	0.514	0.734	1.174	1.83	2.569	4.404	7.706	12.11
	70-130	0.137	0.286	0.454	0.8	1.143	1.829	2.857	4	6.857	12	18.807

  注：表I、表II中0.4MPa蒸氣不一定是本產品的使用條件。具體汽水混合器使用請咨詢銷售工程師

  SQS汽水混合器外形尺寸表

型號		SQS-4	SQS-6	SQS-8	SQS-10	SQS-12	SQS-14	SQS-20	SQS-24	SQS-32	SQS-40	SQS-48
安裝尺寸	A	105		130			220			450
	B	105		130			170			300
	L	240		360			660			1200
水側連接法蘭	DN	30		50			100			200
	D1	110		145			210			350
	D	145		180			245			405
	n*φ	4*18		4*18			8*18			12*22
汽側連接法蘭	DN	40		65			125			250
	D1	110		145			210			350
	D	145		180			245			405
	n*φ	4*18		4*18			8*18			12*22
