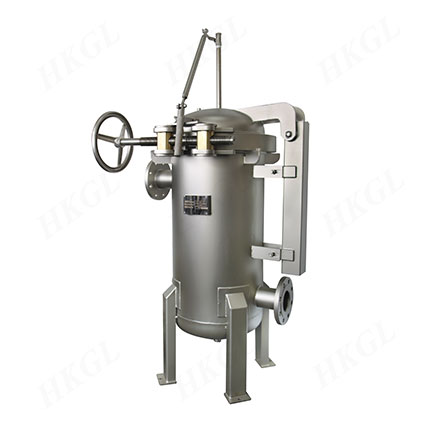

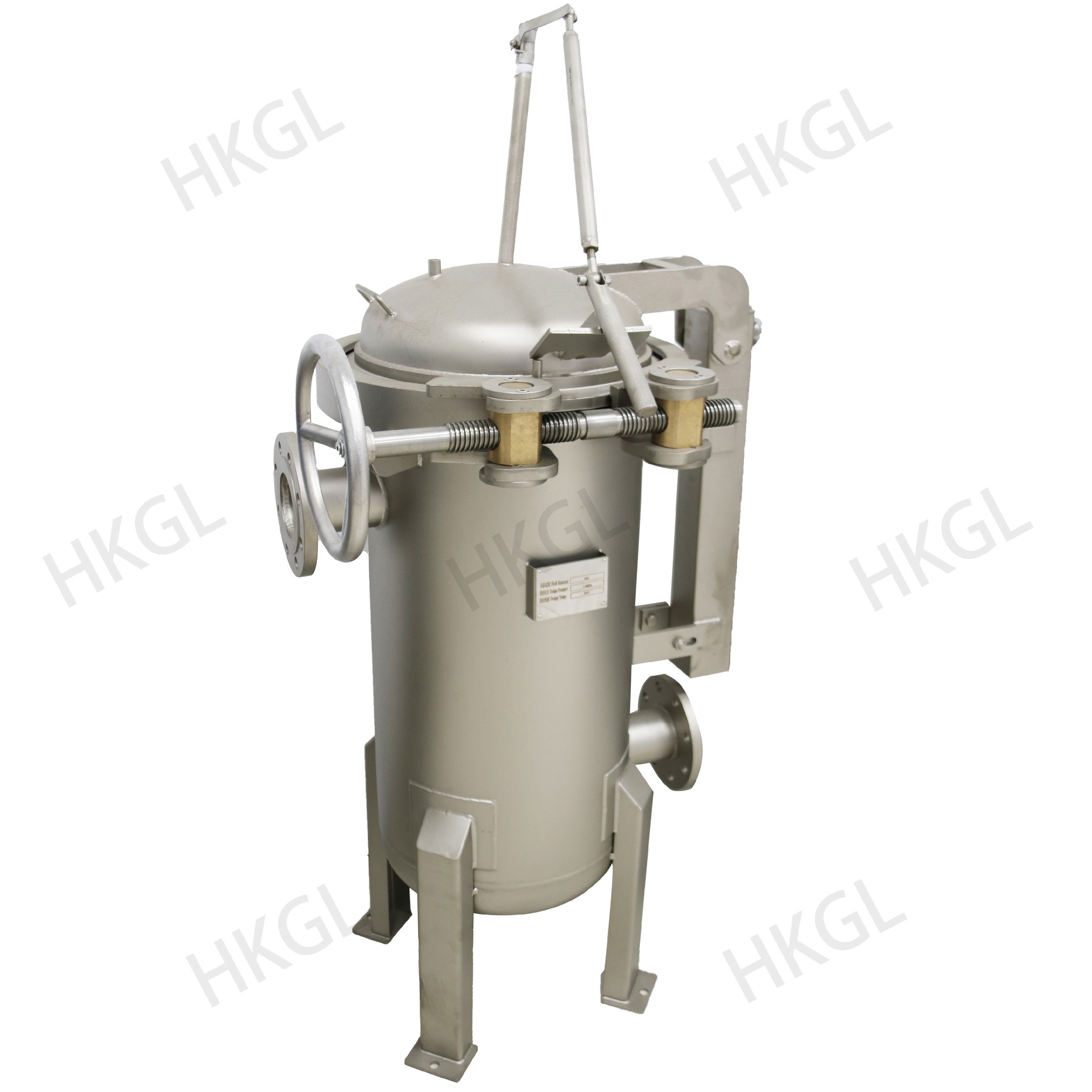

?HOOP TYPE抱箍型袋式過濾器
華凱HK-SGD系列單袋式過濾器采用便捷輕便的抱箍結構，適用于低壓流體過濾等應用。
304及316L材料制造，抗腐蝕性能高，經年累月的操作，仍能維持穩定的表現。
?優異性能
★ 標準型袋式接口、安裝形式多樣化
★ 快開環首螺栓，啟閉方便快捷
★ 可根據流量選擇合適濾袋
★ 安裝尺寸可根據現場要求快速調整
★ 衛生級拋光可滿足客戶苛刻要求
?技術參數
| 口徑規格 | 1-2" |
|---|---|
| 設計壓力 | 1.6MPa |
| 設計溫度 | 120℃ |
| 表面處理 | 殼體內外噴砂或拋光 |
| 法蘭標準 | HG、GB、SH、HGJ、JB、ANSI、JIS |
| 密封墊片 | 硅膠、丁晴橡膠、四氟橡膠 |
| 接口形式 | 螺紋、卡箍、法蘭 |
| 過濾精度 | 0.5um-800um |
| 濾袋型號 | 1#、2# |
| 排污口規格 | 1/4" |
| 設計制造參考標準 | 《GB150-2011》《HG/T21637-1991》《SH/T3411-1999》 |
| 濾袋材質 | 聚酯、聚丙烯、尼龍、聚四氟乙烯、玻璃纖維 |
? 過濾器尺寸
| Model | A | B | C | D | F | In/Out |
|---|---|---|---|---|---|---|
| HK-SGD-1S | 500 | 380 | 700 | φ219 | φ170 | 1”-4” |
| HK-SGD-2S | 700 | 720 | 1050 | φ219 | φ170 | 1”-4” |
| HK-SGD-3S | 350 | 190 | 430 | φ114 | φ97 | 3/4”-2” |
| HK-SGD-4S | 500 | 340 | 580 | φ114 | φ97 | 3/4”-2” |
