?產品介紹

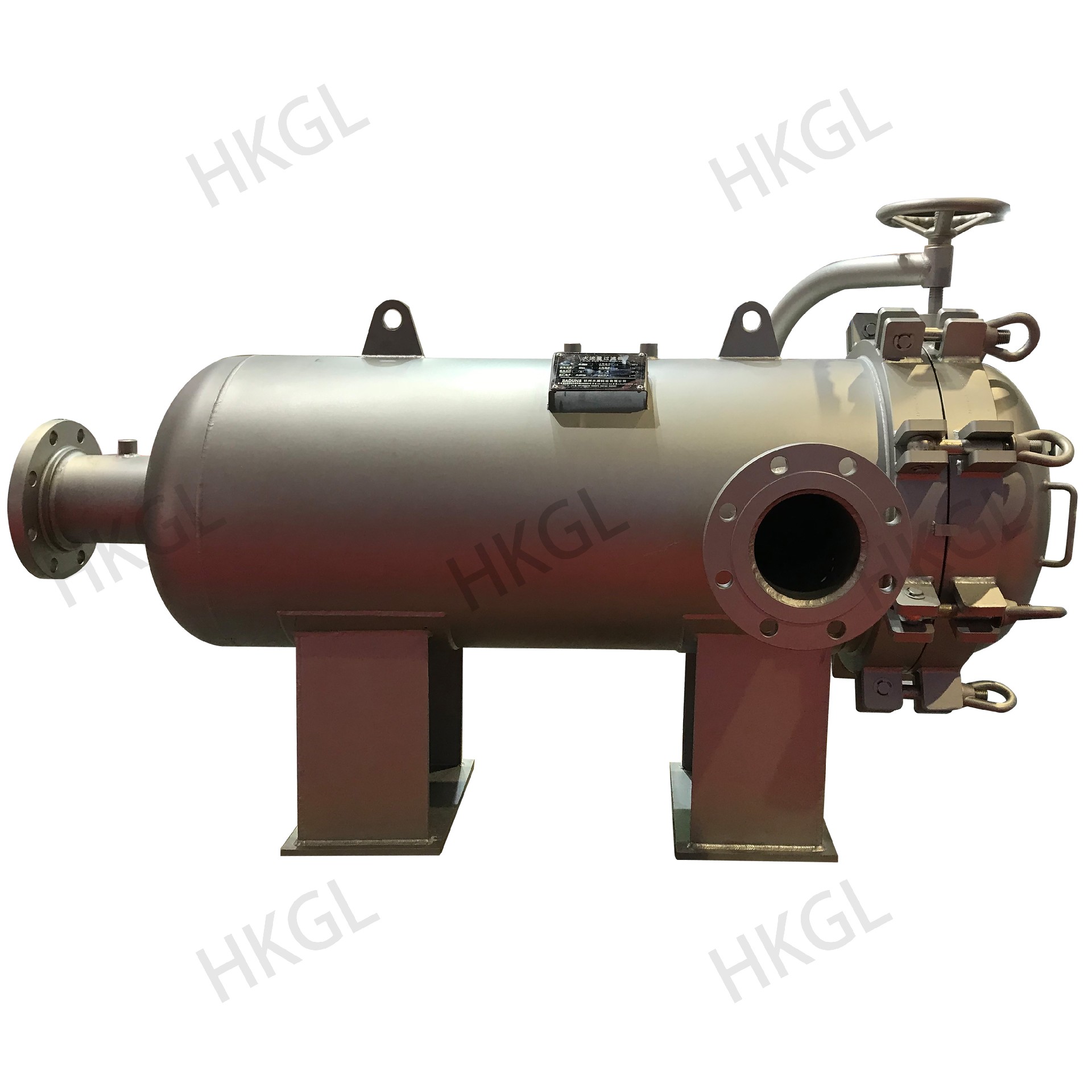

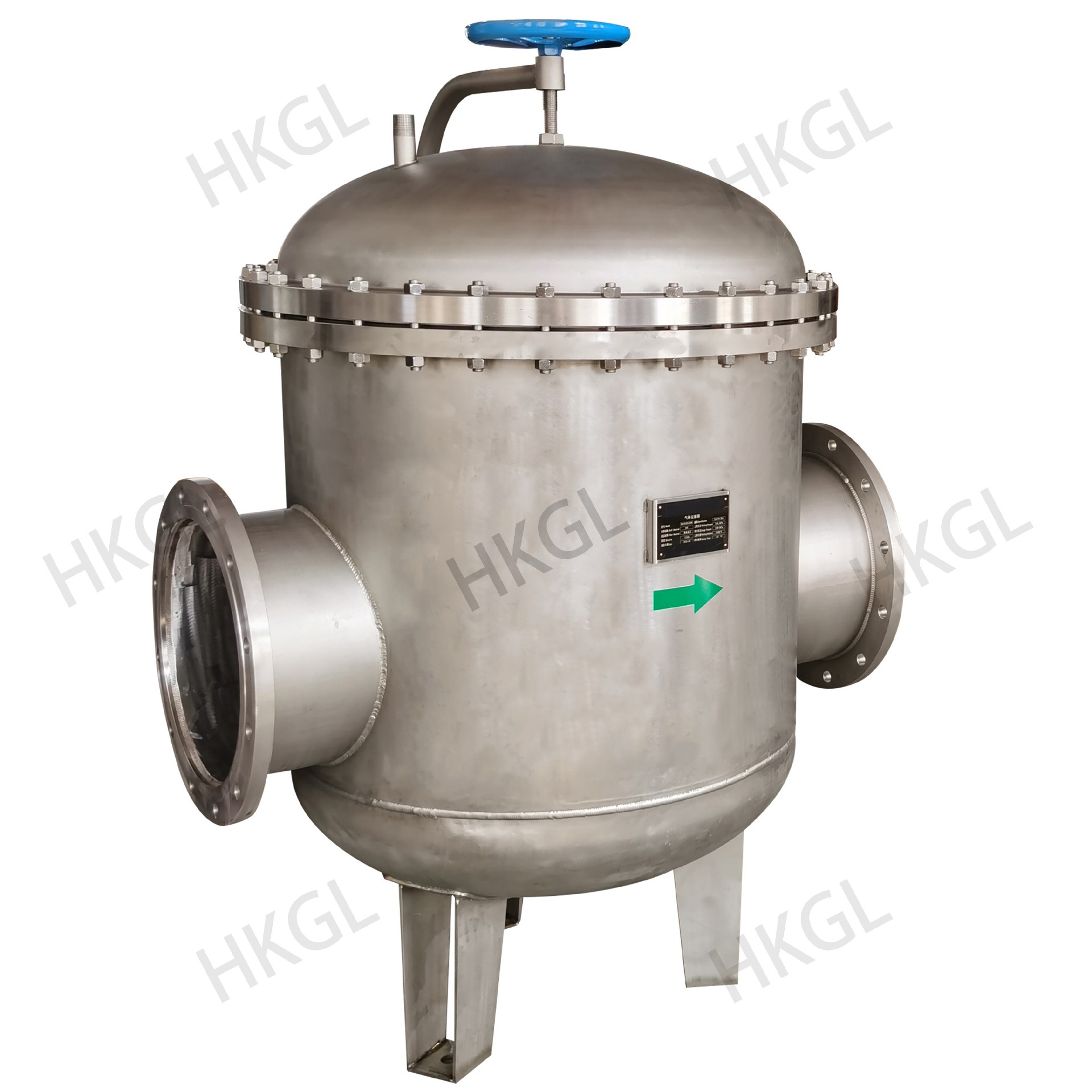

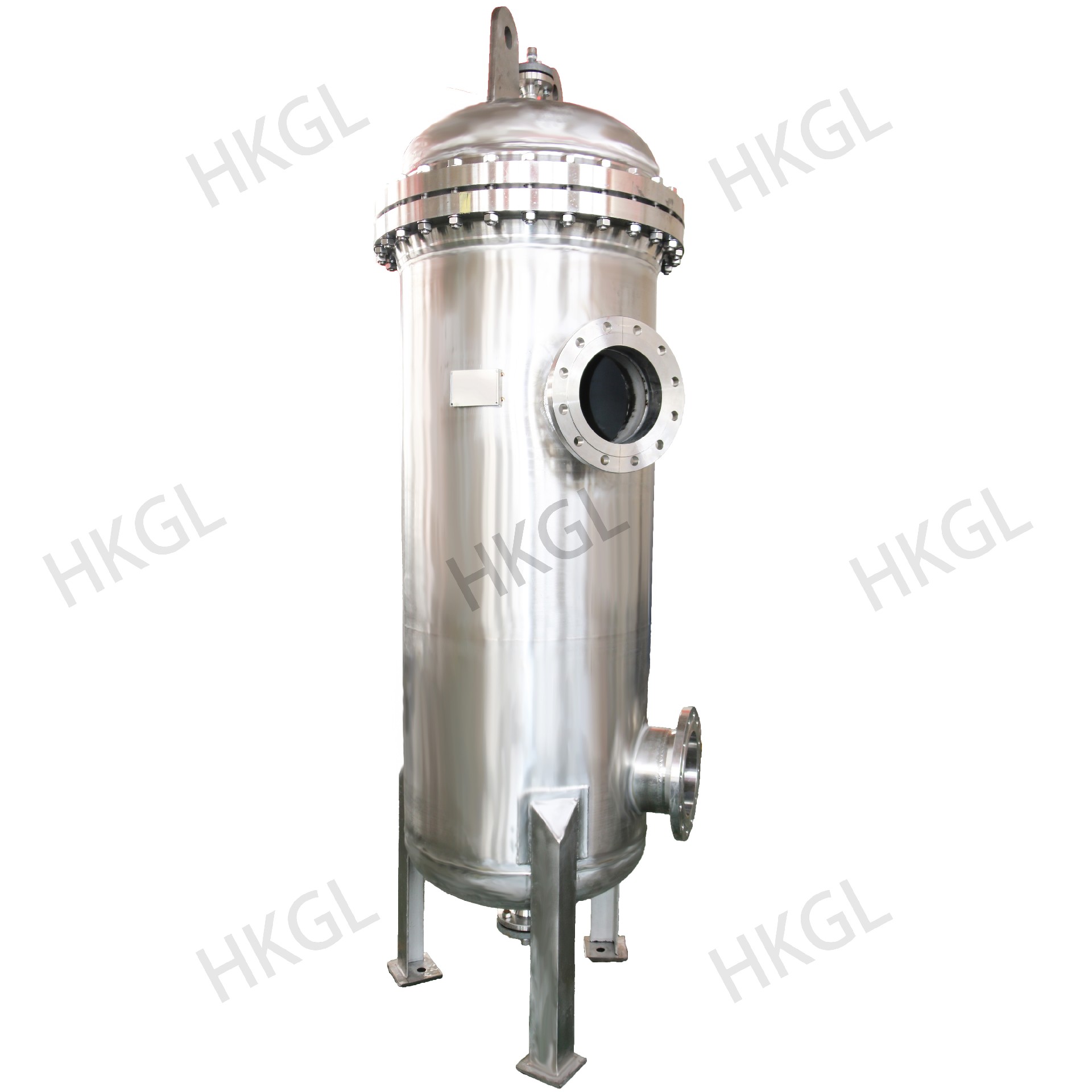

華凱DF系列:大流量自清洗過濾器，由四個不銹鋼過濾芯組合在罐體內，其主要構件是由四個濾芯與四組吸污裝置構成。
工作原理：過濾時污水從過濾器下部進入并分布到各個濾芯。污水由濾芯的內側向外側進行過濾。污水中固體物被濾網截留下來；通過一臺電力馬達驅動清洗機構，作旋轉及上下運動的吸吮掃描器，吸吮掃描器內部與一個3"排污閥相通，在排污閥打開時，過濾器內 部水壓與外部大氣之間形成的壓差使每個吸嘴產生強勁吸力，掃描器將濾網雜質吸下并通過排污閥排出，這個清洗過程大約需要35-60秒鐘。 過濾器的四個濾網輪流清洗。在整個反清洗過程中，系統不斷流。
?技術參數
| 參數名稱 | 參數值 |
|---|---|
| 單臺流量 | 2000-4000M3/H |
| 額定操作電壓 | 三相，220V，380V，50H |
| 小工作壓力 | 0.1MPa |
| 控制電壓 | 交流220V |
| 大工作壓力 | 2.5MPa |
| 控制方式 | 壓差、時間及手動 |
| 工作溫度 | 70℃ |
| 清洗時間 | 35-90秒/單芯 |
| 安裝方式 | 立式安裝 |
| 清洗方式 | 360°掃描吸吮式清洗 |
| 過濾精度 | 25-500UM |
| 清洗壓損 | 0.01-0.08MPa |
| 清洗機構轉速 | 14-20rpm |
?大流量全自動過濾器特點
1、處理量大，且可并聯使用，單機處理量可達4000m3/h。
2、過濾精度默認為200微米，且從25～3000微米可選，過濾面積大，納污量高，用戶可根據實際過濾工況選擇。
3、刷式清洗，兩次清洗排污的時間間隔較長，具有在清洗排污時不間斷供水、無須旁路的特點，且清洗時間短，排污耗水量少。
4、過濾單元設計，堅固耐用。
5、清洗設計，實現低負載、低水頭、均勻排污功能。
6、設有電機過載保護，可有效保護電機。
7、占地面積小，設有吊裝單元與抓梯，方便維護。
8、維修性好、安裝拆卸簡便易行。
9、液晶顯示界面，人性化設計操作簡便，無需人員進行操作指導。
10、與用戶管線的連接方式為法蘭連接，法蘭采用國標法蘭，通用性好。
11、適用于雜質含量高、工作環境惡劣的地方。
安裝示意圖
?系統配件
3"排污閥/出水碟閥/壓差開關測壓系統
4"排污管/PLC控制系統：安裝地點
室內/室外
?技術選型
| 參數名稱 | 參數值 |
|---|---|
| 公稱通徑（DN） | DN150-DN600（1/2’’-24’’） |
| 殼體材質 | Q235/304/316L/TA2/2205S/合金鋼 |
| 濾芯材質 | 304/合金 |
| 過濾精度 | 25UM～1000UM |
| 安裝地點 | 室內/室外 |
