氣體過濾器
氣體過濾器

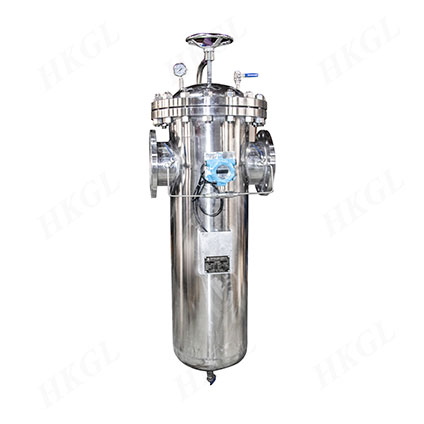

產品介紹 HK-GS系列標準型氣體過濾器外殼采用鋼制外殼制造,空氣流動效果優良。進出口管道在同一條直線上,拆卸上筒體即可更換濾芯,簡單安全。 過濾器內部濾芯安裝標準的5英寸至40英寸,數量多達200多支, 因此完全可按客戶的流量選擇合適的配置。過濾器還可選擇不同形式的濾芯,如聚丙烯、聚四氟乙烯、不銹鋼

訂購熱線:
0512-80806580
產品詳情

?產品介紹

HK-GS系列標準型氣體過濾器外殼采用鋼制外殼制造,空氣流動效果優良。進出口管道在同一條直線上,拆卸上筒體即可更換濾芯,簡單安全。 過濾器內部濾芯安裝標準的5英寸至40英寸,數量多達200多支, 因此完全可按客戶的流量選擇合適的配置。過濾器還可選擇不同形式的濾芯,如聚丙烯、聚四氟乙烯、不銹鋼等等來滿足各種不同的工況過濾要求。

?外形尺寸

氣體過濾器

?標準尺寸

過濾器型號參數表
過濾器型號流量(NM3/Min)濾芯數量濾芯長度進出口接管連接形式外形尺寸(mm)DWHH1H2
HK-GS-01115’’DN25法蘭卡箍?102 x 222 x 370102222370-250
HK-GS-022-10’’--510 x 370510370---
HK-GS-034-20’’DN40-760 x 610760610---
HKGS-6F6310’’DN50法蘭?184 x 444 x 780184444780286400
HK-GS-10F10-20’’DN65-444 x 10504441050296640344
HK-GS-15F155-DN80-?234 x 494 x 10702344941070376653
HK-GS-20F20-DN100--494 x 12104941210391-414
HK-GS-30F307---?274 x 534 x 12602745341260663454
HK-GS-40F409DN125--?306 x 566 x 13303065661330415685
HK-GS-60F6014---?356 x 616 x 13503566161350424698
HK-GS-80F80-DN150--666 x 14406661440434-606
HK-GS-100F100----666 x 444666444--606
HK-GS-120F12029-DN200-?506 x 766 x 15605067661560468735
HK-GS-140F140-DN200--766 x 16107661610498-726


?技術參數

  工作壓力:0~25MPa

  工作溫度:-45~500℃

  連接口徑:DN15~DN1000

  殼體材料:碳鋼、低溫鋼、不銹鋼、合金鋼、襯膠

  濾芯密封圈材料:氟橡膠、三元乙丙、丁晴橡膠等

  設計制造參考標準:《GB150-2011》、《SH/T3411-1999》、《HG/T21637-19991》、ASME標準設計制造

  設備墊片材質:金屬纏繞墊、四氟、三元乙丙、石墨

  過濾器配件:壓力表、壓差計、差壓變送器、放空閥、排污閥

  過濾介質:合成氣、煤氣、氫氣、氮氣、天然氣等各種復雜成分混合工業氣體

  濾芯材料:聚醚砜、聚乙烯、聚四氟乙烯、不銹鋼粉末、不銹鋼折疊、鈦棒等

  過濾精度:0.01um、0.1μm、0.2μm、0.3μm、0.5μm、1μm、2μm、5μm、10μm、15μm、20μm、25μm、50μm(精度可選)


?表面處理

碳鋼表面:噴漆、防腐

不銹鋼表面:噴砂、拋光


?濾芯型號

  聚丙烯系列            聚醚砜系列            金屬燒結氈系列           聚四氟系列         金屬膜系列              金屬粉末燒結系列           楔形系列


?技術選型

過濾器技術參數

公稱通徑(DN)DN15-DN1000(1/2’’-40’’)
殼體材質碳鋼,不銹鋼,鈦材,合金鋼等
濾芯材質PP/PES/PTFE/304/316L/合金材質
過濾精度≥0.01um
連接方式法蘭、對焊、承插焊、螺紋、卡箍
法蘭壓力0.25-6.3MPa(150-600LB)
法蘭密封面FF、RF、M、FM、RJ、T、G
墊片材質PTFE、金屬纏繞、丁晴橡膠等

  附 注

  可根據用戶提供的規格、型號及樣品加工定制!


?產品介紹

HK-GS系列標準型氣體過濾器外殼采用鋼制外殼制造,空氣流動效果優良。進出口管道在同一條直線上,拆卸上筒體即可更換濾芯,簡單安全。 過濾器內部濾芯安裝標準的5英寸至40英寸,數量多達200多支, 因此完全可按客戶的流量選擇合適的配置。過濾器還可選擇不同形式的濾芯,如聚丙烯、聚四氟乙烯、不銹鋼等等來滿足各種不同的工況過濾要求。

?外形尺寸

氣體過濾器

?標準尺寸

過濾器型號

流量

(NM3/Min)

濾芯進出口接管外形尺寸(mm)
數量長度D(mm)連接形式DWHH1H2
HK-GS-01115’’DN25法蘭卡箍?102222370
250
HK-GS-02210’’510370
HK-GS-03420’’DN40760610
HKGS-6F6310’’DN50法蘭?184444780286400
344
HK-GS-10F1020’’DN654441050296640
344
HK-GS-15F155DN80?2344941070376653
414
HK-GS-20F20DN1004941210391
414
HK-GS-30F307?2745341260663
454
HK-GS-40F409DN125?3065661330415685
506
HK-GS-60F6014?3566161350424698
556
15?4066661410710
606
HK-GS-80F806661440434
606
19DN150666444
606
HK-GS-100F100666
606
HK-GS-120F12029?5067661560468735
726
HK-GS-140F140DN2007661610498
726

?技術參數

  工作壓力:0~25MPa

  工作溫度:-45~500℃

  連接口徑:DN15~DN1000

  殼體材料:碳鋼、低溫鋼、不銹鋼、合金鋼、襯膠

  濾芯密封圈材料:氟橡膠、三元乙丙、丁晴橡膠等

  設計制造參考標準:《GB150-2011》、《SH/T3411-1999》、《HG/T21637-19991》、ASME標準設計制造

  設備墊片材質:金屬纏繞墊、四氟、三元乙丙、石墨

  過濾器配件:壓力表、壓差計、差壓變送器、放空閥、排污閥

  過濾介質:合成氣、煤氣、氫氣、氮氣、天然氣等各種復雜成分混合工業氣體

  濾芯材料:聚醚砜、聚乙烯、聚四氟乙烯、不銹鋼粉末、不銹鋼折疊、鈦棒等

  過濾精度:0.01um、0.1μm、0.2μm、0.3μm、0.5μm、1μm、2μm、5μm、10μm、15μm、20μm、25μm、50μm(精度可選)

?表面處理

碳鋼表面:噴漆、防腐

不銹鋼表面:噴砂、拋光

?濾芯型號

  聚丙烯系列            聚醚砜系列            金屬燒結氈系列           聚四氟系列         金屬膜系列              金屬粉末燒結系列           楔形系列

?技術選型

公稱通徑(DN)DN15-DN1000(1/2’’-40’’)連接方式法蘭、對焊、承插焊、螺紋、卡箍
殼體材質碳鋼,不銹鋼,鈦材,合金鋼等法蘭壓力0.25-6.3MPa(150-600LB)
濾芯材質PP/PES/PTFE/304/316L/合金材質法蘭密封面FF、RF、M、FM、RJ、T、G
過濾精度≥0.01um墊片材質PTFE、金屬纏繞、丁晴橡膠等

  附 注

  可根據用戶提供的規格、型號及樣品加工定制!
